1. 概述

WebSocket 在客户端和服务器之间提供了一个事件驱动的、双向的、全双工的连接。WebSocket 通信涉及握手、消息传递（发送和接收消息）和关闭连接。

在本教程中，我们将学习使用浏览器和其他流行工具调试 WebSocket 。

2. 构建 WebSocket

让我们从构建一个向客户端推送股票代码更新的 WebSocket 服务器开始。

2.1.Maven 依赖项

首先，让我们声明Spring WebSocket 依赖：

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-websocket</artifactId>
    <version>2.5.4</version>
</dependency>

2.2. Spring 配置

接下来，让我们定义启用 WebSocket 支持所需的*@Configuration* ：

@Configuration
@EnableWebSocketMessageBroker
public class WebsocketConfiguration implements WebSocketMessageBrokerConfigurer {
    @Override
    public void configureMessageBroker(MessageBrokerRegistry config) {
        config.enableSimpleBroker("/topic");
        config.setApplicationDestinationPrefixes("/app");
    }
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/stock-ticks").withSockJS();
    }
}

请注意，此配置提供基于消息代理的 WebSocket 并注册 STOMP 端点。

此外，让我们创建一个向订阅者发送模拟股票更新的控制器：

private SimpMessagingTemplate simpMessagingTemplate;

public void sendTicks() {
    simpMessagingTemplate.convertAndSend("/topic/ticks", getStockTicks());
}

2.3. 客户端——用户界面

让我们构建一个显示来自服务器的更新的HTML5 页面：

<div class="spinner-border text-primary" role="status">
    <span class="visually-hidden">Loading ...</span>
</div>

接下来，让我们使用SockJS 连接到 WebSocket 服务器：

function connect() {
    let socket = new SockJS('/stock-ticks');
    stompClient = Stomp.over(socket);
    stompClient.connect({}, function (frame) {
        stompClient.subscribe('/topic/ticks', function (ticks) {
            ...
        });
    });
}

在这里，我们使用 SockJS 打开一个 WebSocket，然后订阅主题/topic/ticks。最终，当服务器产生消息时，客户端消费并在用户界面上显示消息。

2.4. 示范

让我们启动服务器并在浏览器中打开应用程序：

mvn spring-boot:run

结果，我们看到股票报价每三秒变化一次，而无需刷新页面或进行服务器轮询：

到目前为止，我们已经构建了一个在 WebSocket 上接收股票报价的应用程序。接下来，让我们学习如何调试这个应用程序。

3. 火狐浏览器

Mozilla Firefox 有一个 WebSocket 检查器以及其他 Web 开发工具。在 Firefox 中，我们可以通过多种方式启用开发者工具：

Windows 和 Linux：Ctrl + Shift + I或F12或应用程序菜单 → 更多工具 → Web 开发人员工具
macOS：Cmd + Option + I

接下来，单击Network Monitor → WS打开 WebSockets 窗格：

随着 WebSocket 检查器处于活动状态，让我们进一步探索它。

3.1. 握手

在 Firefox 中打开 URL http://localhost:8080 。打开开发人员工具后，我们现在可以看到 HTTP 握手。点击请求分析握手：

在Headers选项卡下，我们可以看到带有协议升级和其他 WebSocket 标头的请求和响应标头。

3.2. 消息交换

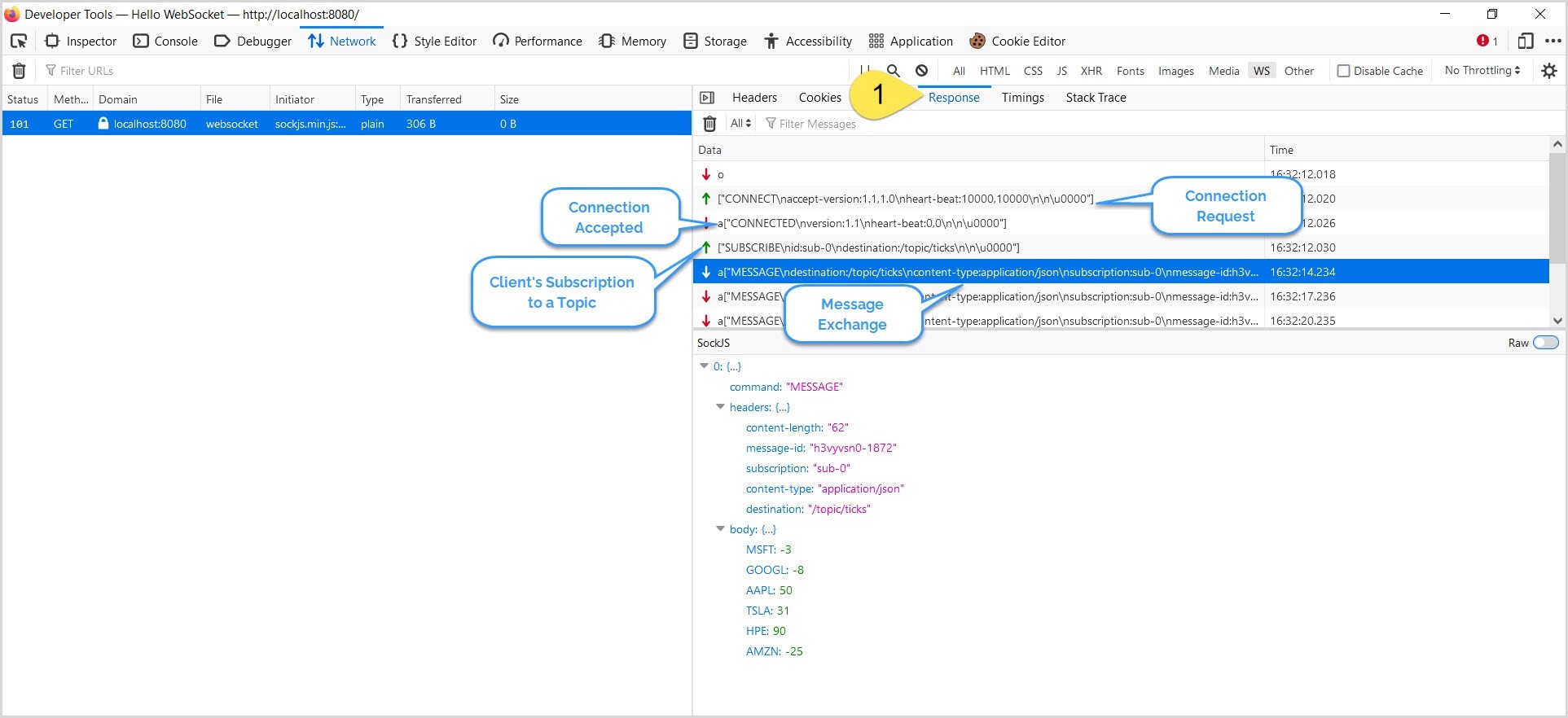

随后，握手之后，消息交换开始。单击Response选项卡以查看消息交换：

在“Response”窗格中，a 显示客户端请求，a 表示服务器响应。

3.3. 连接终止

在 WebSockets 中，客户端或服务器都可以关闭连接。

首先，让我们模拟客户端连接终止。单击HTML 页面上的Disconnect 按钮并查看Response选项卡：

在这里，我们将看到来自客户端的连接终止请求。

接下来，让我们关闭服务器以模拟服务器端连接关闭。由于无法访问服务器，连接将关闭：

RFC6455 – WebSocket 协议指定：

1000 – 正常关闭
1001 - 服务器已关闭，或用户已导航离开页面

4. 谷歌浏览器

Google Chrome 有一个 WebSocket 检查器，它是开发人员工具的一部分，类似于 Firefox。我们可以通过以下几种方式激活 WebSocket 检查器：

Windows 和 Linux：Ctrl + Shift + I或F12或应用程序菜单 → 更多工具 → 开发工具
macOS：Cmd + Option + I

接下来，点击Network → WS面板打开 WebSocket 面板：

4.1. 握手

现在，在 Chrome 中打开 URL http://localhost:8080 并在开发者工具中点击请求：

在Headers选项卡下，我们注意到所有 WebSocket 标头，包括握手。

4.2. 消息交换

接下来，让我们检查客户端和服务器之间的消息交换。在开发人员工具上，单击“*Messages *”选项卡：

和Firefox一样，我们可以查看消息交换，包括CONNECT请求、SUBSCRIBE请求和MESSAGE交换。

4.3. 连接终止

最后，我们将调试客户端和服务器端的连接终止。但是，首先，让我们关闭客户端连接：

我们可以看到客户端和服务器之间的连接正常终止。接下来，让我们模拟一个终止连接的服务器：

成功的连接终止结束客户端和服务器之间的消息交换。

5. Wireshark

Wireshark 是最流行、最广泛和使用最广泛的网络协议嗅探工具。那么接下来，让我们看看如何使用 Wireshark 嗅探和分析 WebSocket 流量。

5.1. 捕获流量

与其他工具不同，我们必须为 Wireshark 捕获流量，然后对其进行分析。所以，让我们从捕获流量开始。

在 Windows 中，当我们打开 Wireshark 时，它会显示所有可用的网络接口以及实时网络流量。因此，选择正确的网络接口来捕获网络数据包至关重要。

*通常，如果 WebSocket 服务器作为*localhost (127.0.0.1)运行，则网络接口将是一个环回适配器：

接下来，要开始捕获数据包，请双击该界面。一旦选择了正确的接口，我们就可以根据协议进一步过滤数据包。

在 Linux中，使用tcpdump 命令捕获网络流量。例如，打开一个 shell 终端并使用此命令生成一个数据包捕获文件websocket.pcap：

tcpdump -w websocket.pcap -s 2500 -vv -i lo

然后，使用 Wireshark 打开websocket.pcap文件。

5.2. 握手

让我们尝试分析一下目前捕获的网络数据包。首先，由于初始握手是在 HTTP 协议上，让我们过滤http协议的数据包：

接下来，要获得握手的详细视图，请右键单击数据包 → Follow → TCP Stream：

5.3. 消息交换

回想一下，在初始握手之后，客户端和服务器通过 websocket 协议进行通信。因此，让我们过滤 websocket 的数据包。显示的其余数据包揭示了连接和消息交换：

5.4. 连接终止

首先，让我们调试客户端连接终止。启动Wireshark抓包，点击HTML页面上的Disconnect按钮，查看网络数据包：

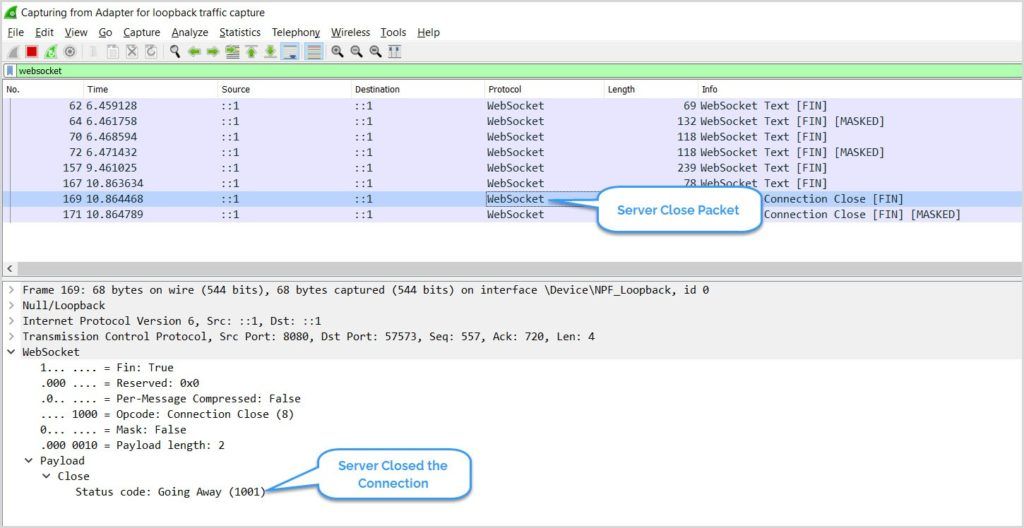

同样，让我们模拟服务器端连接终止。首先，启动数据包捕获，然后关闭 WebSocket 服务器：

6. Postman

截至目前，Postman 对 WebSockets 的支持仍处于测试阶段。但是，我们仍然可以使用它来调试 WebSocket：

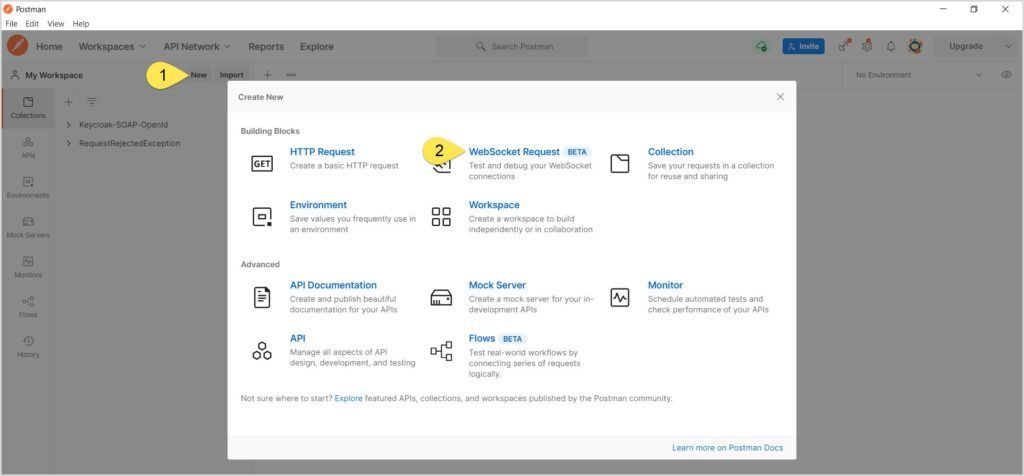

打开 Postman 并按 Ctrl + N 或 New → WebSocket Request：

接下来，在 Enter Server URL 文本框中，输入 WebSocket URL 并单击 Connect：

6.1. 握手

连接成功后，在 Messages 部分，单击连接请求以查看握手详细信息：

6.2. 消息交换

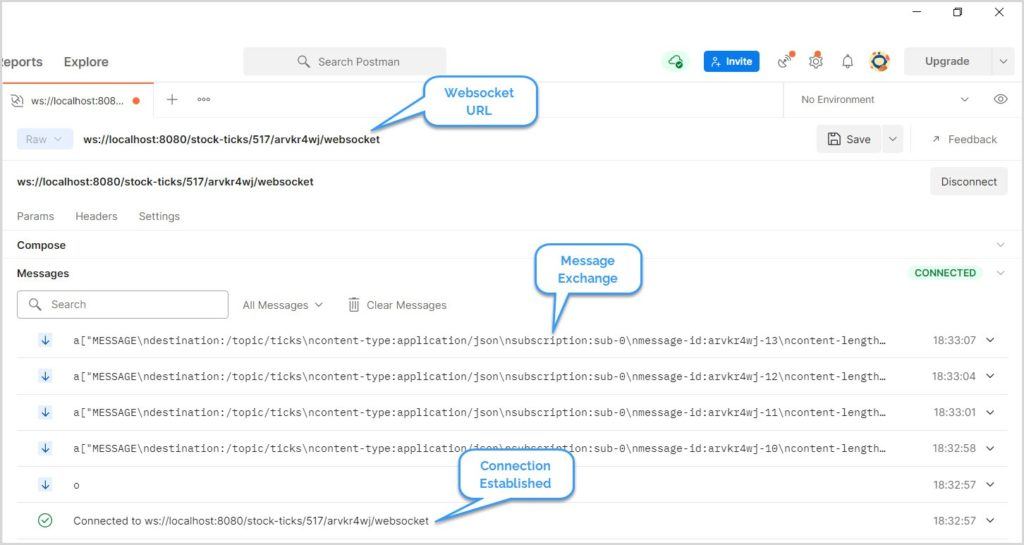

现在，让我们检查一下客户端和服务器之间的消息交换：

一旦客户端订阅了该主题，我们就可以看到客户端和服务器之间的消息流。

6.3. 连接终止

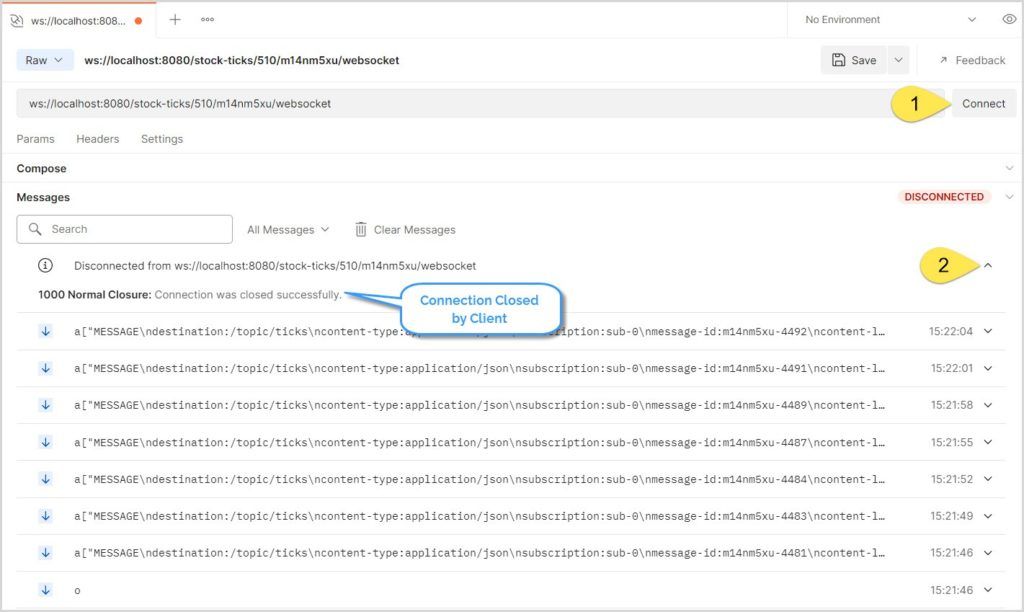

此外，让我们看看如何调试客户端和服务器的连接终止。首先，点击Postman中的Disconnect按钮，从客户端关闭连接：

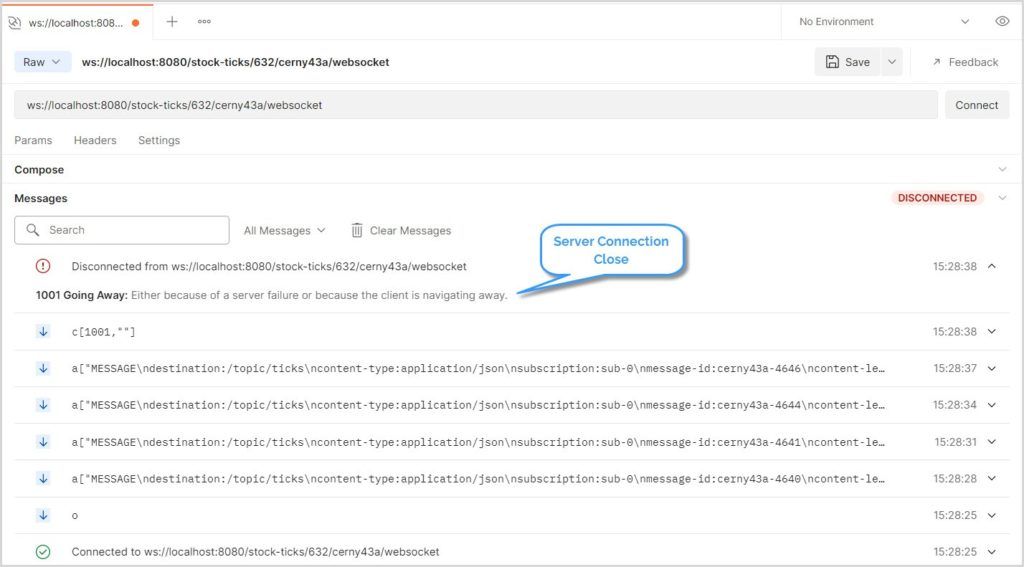

同样，要检查服务器连接终止，请关闭服务器：

7. Spring WebSocket Client

最后，让我们使用基于 Spring 的 Java 客户端调试 WebSockets：

WebSocketClient client = new StandardWebSocketClient();
WebSocketStompClient stompClient = new WebSocketStompClient(client);
stompClient.setMessageConverter(new MappingJackson2MessageConverter());
StompSessionHandler sessionHandler = new StompClientSessionHandler();
stompClient.connect(URL, sessionHandler);

这将创建一个 WebSocket 客户端，然后注册一个 STOMP 客户端会话处理程序。

接下来，让我们定义一个扩展StompSessionHandlerAdapter 。 StompSessionHandlerAdapter 类故意不提供除 getPayloadType 方法之外的实现。因此，让我们对这些方法进行有意义的实现：

public class StompClientSessionHandler extends StompSessionHandlerAdapter {

    @Override
    public void afterConnected(StompSession session, StompHeaders connectedHeaders) {
        session.subscribe("/topic/ticks", this);
    }

    // other methods ...
}

接下来，当我们运行此客户端时，我们会得到类似以下内容的日志：

16:35:49.135 [WebSocketClient-AsyncIO-8] INFO StompClientSessionHandler - Subscribed to topic: /topic/ticks
16:35:50.291 [WebSocketClient-AsyncIO-8] INFO StompClientSessionHandler - Payload -> {MSFT=17, GOOGL=48, AAPL=54, TSLA=73, HPE=89, AMZN=-5}

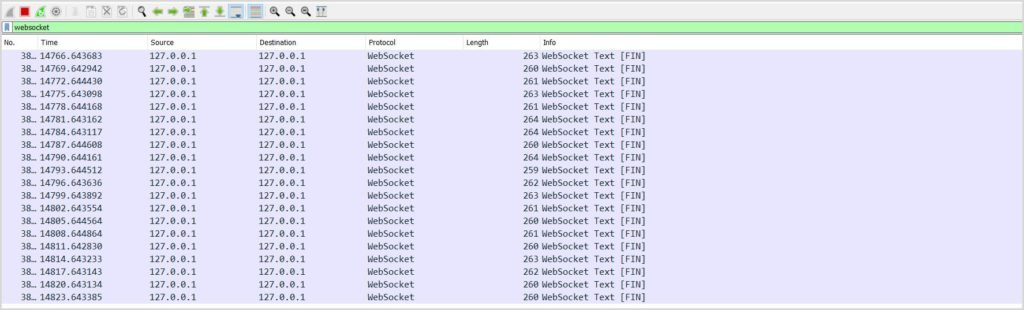

在日志中，我们可以看到连接和消息交换。此外，当客户端启动并运行时，我们可以使用 Wireshark 来嗅探 WebSocket 数据包：
