1. 概述

Activiti API 是一个工作流和业务流程管理系统。我们可以在其中定义一个流程，执行它，并使用 API 提供的服务以不同的方式对其进行操作。它需要JDK 7+。

可以在任何 IDE 中使用 API 进行开发，但是要使用Activiti Designer ，我们需要 Eclipse。

我们可以使用 BPMN 2.0 标准在其中定义一个流程。还有另一种不太流行的方法——使用 Java 类，如StartEvent、EndEvent、UserTask、SequenceFlow等。

如果我们想运行一个流程或访问任何服务，我们需要创建一个ProcessEngineConfiguration。

在某些方面，我们可以使用ProcessEngineConfiguration获取ProcessEngine，我们将在本文中进一步讨论。通过ProcessEngine我们可以执行Workflow 和 BPMN 操作。

2.Maven依赖

要使用这个 API，我们需要包含 Activiti 依赖：

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-engine</artifactId>
</dependency>

3. 创建ProcessEngine

Activiti 中的ProcessEngine通常使用 XML 文件activiti.cfg.xml进行配置。此配置文件的一个示例是：

<beans xmlns="...">
    <bean id="processEngineConfiguration" class=
      "org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcUrl"
          value="jdbc:h2:mem:activiti;DB_CLOSE_DELAY=1000" />
        <property name="jdbcDriver" value="org.h2.Driver" />
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="" />
        <property name="databaseSchemaUpdate" value="true" />
    </bean>
</beans>

现在我们可以使用ProcessEngines类获取ProcessEngine：

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

该语句将查找activiti.cfg。在classpath中添加一个xml文件，并根据文件中的配置构造一个ProcessEngine。

配置文件的示例代码表明它只是一个基于 Spring 的配置。但是，这并不意味着我们只能在 Spring 环境中使用 Activiti。Spring 的功能只是在内部用于创建ProcessEngine。

让我们编写一个 JUnit 测试用例，它将使用上面显示的配置文件创建ProcessEngine：

@Test
public void givenXMLConfig_whenGetDefault_thenGotProcessEngine() {
    ProcessEngine processEngine
      = ProcessEngines.getDefaultProcessEngine();
    assertNotNull(processEngine);
    assertEquals("root", processEngine.getProcessEngineConfiguration()
      .getJdbcUsername());
}

4. Activiti 流程引擎 API 和服务

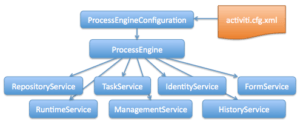

与 API 交互的入口点是ProcessEngine。通过ProcessEngine，我们可以访问各种提供工作流/BPMN 方法的服务。ProcessEngine和所有服务对象都是线程安全的。

取自 https://www.activiti.org/userguide/images/api.services.png

ProcessEngines类将扫描activiti.cfg.xml和activiti-context.xml文件。如前所述，对于所有的activiti.cfg.xml文件，ProcessEngine将以典型的方式创建。

然而，对于所有activiti-context.xml文件，它将以 Spring 方式创建——我将创建 Spring Application Context 并从中获取ProcessEngine。在流程执行期间，将按照 BPMN 文件中定义的顺序访问所有步骤。

在流程执行期间，将按照 BPMN 文件中定义的顺序访问所有步骤。

4.1. 流程定义和相关术语

**ProcessDefinition代表一个业务流程。**它用于定义流程中不同步骤的结构和行为。部署流程定义意味着将流程定义加载到 Activiti 数据库中。

流程定义主要由 BPMN 2.0 标准定义。也可以使用 Java 代码定义它们。本节中定义的所有术语也可以作为 Java 类使用。

一旦我们开始运行一个流程定义，它就可以被称为一个流程

ProcessInstance是ProcessDefinition的一种执行。**

StartEvent与每个业务流程相关联。它表示进程的入口点。**类似地，有一个EndEvent指示进程的结束。我们可以定义这些事件的条件。

开始和结束之间的所有步骤（或元素）都称为任务。任务可以是各种类型。最常用的任务是UserTasks和ServiceTasks。

顾名思义， UserTasks需要用户手动执行。

另一方面，ServiceTasks是用一段代码配置的。每当执行到达他们时，他们的代码块就会被执行。

SequenceFlows连接Tasks。我们可以通过它们将连接的源元素和目标元素来定义SequenceFlows。同样，我们还可以在SequenceFlows上定义条件以在流程中创建条件路径。

4.2. 服务

我们将简要讨论 Activiti 提供的服务：

RepositoryService帮助我们操纵流程定义的部署。该服务处理与流程定义相关的静态数据
RuntimeService管理ProcessInstances（当前正在运行的进程）以及进程变量
TaskService跟踪UserTasks。需要用户手动执行的Task是 Activiti API 的核心。我们可以使用此服务创建任务、声明并完成任务、操作任务的受让人等
FormService是一项可选服务。API 可以在没有它的情况下使用，并且不会牺牲它的任何特性。它用于定义流程中的开始形式和任务形式。
IdentityService管理User和Group
HistoryService跟踪 Activiti Engine 的历史。我们还可以设置不同的历史级别。
ManagementService与元数据相关，通常在创建应用程序时不需要
DynamicBpmnService帮助我们更改流程中的任何内容，而无需重新部署它

5. 使用 Activiti 服务

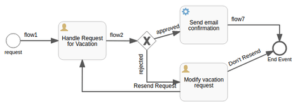

为了了解我们如何使用不同的服务并运行一个流程，让我们以“员工休假请求”的流程为例：

该流程的 BPMN 2.0 文件VacationRequest.bpmn20.xml将开始事件定义为：

<startEvent id="startEvent" name="request"
  activiti:initiator="employeeName">
    <extensionElements>
        <activiti:formProperty id="numberOfDays"
          name="Number of days" type="long" required="true"/>
        <activiti:formProperty id="startDate"
          name="Vacation start date (MM-dd-yyyy)" type="date"
          datePattern="MM-dd-yyyy hh:mm" required="true"/>
        <activiti:formProperty id="reason" name="Reason for leave"
          type="string"/>
     </extensionElements>
</startEvent>

同样，分配给用户组“管理”的第一个用户任务将如下所示：

<userTask id="handle_vacation_request" name=
  "Handle Request for Vacation">
    <documentation>${employeeName} would like to take ${numberOfDays} day(s)
      of vacation (Motivation: ${reason}).</documentation>
    <extensionElements>
        <activiti:formProperty id="vacationApproved" name="Do you approve
          this vacation request?" type="enum" required="true"/>
        <activiti:formProperty id="comments" name="Comments from Manager"
          type="string"/>
    </extensionElements>
    <potentialOwner>
      <resourceAssignmentExpression>
        <formalExpression>management</formalExpression>
      </resourceAssignmentExpression>
    </potentialOwner>
</userTask>

使用ServiceTask，我们需要定义要执行的代码。我们将这段代码作为 Java 类：

<serviceTask id="send-email-confirmation" name="Send email confirmation"
  activiti:class=
  "com.example.activiti.servicetasks.SendEmailServiceTask.java">
</serviceTask>

条件流将通过在“sequenceFlow”中添加“conditionExpression”标签来显示：

<sequenceFlow id="flow3" name="approved"
  sourceRef="sid-12A577AE-5227-4918-8DE1-DC077D70967C"
  targetRef="send-email-confirmation">
    <conditionExpression xsi:type="tFormalExpression">
      <![CDATA[${vacationApproved == 'true'}]]>
    </conditionExpression>
</sequenceFlow>

在这里，vacationApproved是上面显示的UserTask的formProperty。

正如我们在图中看到的，这是一个非常简单的过程。员工提出休假请求，提供休假天数和开始日期。请求发送给经理。他们可以批准/拒绝该请求。

如果获得批准，则会定义一个服务任务来发送确认电子邮件。如果未获批准，员工可以选择修改并重新发送请求，或者什么也不做。

为服务任务提供了一些要执行的代码（这里，作为 Java 类）。我们已经给出了SendEmailServiceTask.java类。

这些类型的类应该扩展JavaDelegate。另外，我们需要重写它的*execute()*方法，这个方法会在流程执行到这一步时执行。

5.1. 部署流程

为了让 Activiti 引擎知道我们的流程，我们需要部署流程。我们可以使用RepositoryService 以编程方式完成。让我们编写一个 JUnit 测试来展示这一点：

@Test
public void givenBPMN_whenDeployProcess_thenDeployed() {
    ProcessEngine processEngine
      = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService
      = processEngine.getRepositoryService();
    repositoryService.createDeployment()
      .addClasspathResource(
      "org/activiti/test/vacationRequest.bpmn20.xml")
      .deploy();
    Long count=repositoryService.createProcessDefinitionQuery().count();
    assertEquals("1", count.toString());
}

部署意味着引擎将解析 BPMN 文件并将其转换为可执行文件。此外，每次部署都会在存储库表中添加一条记录。因此，之后我们可以查询RuntimeService服务以获取已部署的进程。

5.2. 启动ProcessInstance

将ProcessDefinition部署到 Activiti Engine 后，我们可以通过创建ProcessInstances来执行流程。ProcessDefinition是一个蓝图，ProcessInstance是它的运行时执行。

对于单个ProcessDefinition，可以有多个ProcessInstances。

可以通过RuntimeService访问与ProcessInstances相关的所有详细信息。

在我们的示例中，在开始事件中，我们需要传递休假天数、开始日期和原因。我们将使用流程变量，并在创建ProcessInstance 时传递它们。

让我们编写一个 JUnit 测试用例以获得更好的想法：

@Test
public void givenDeployedProcess_whenStartProcessInstance_thenRunning() {
    //deploy the process definition
    Map<String, Object> variables = new HashMap>();
    variables.put("employeeName", "John");
    variables.put("numberOfDays", 4);
    variables.put("vacationMotivation", "I need a break!");

    RuntimeService runtimeService = processEngine.getRuntimeService();
    ProcessInstance processInstance = runtimeService
      .startProcessInstanceByKey("vacationRequest", variables);
    Long count=runtimeService.createProcessInstanceQuery().count();

    assertEquals("1", count.toString());
}

单个流程定义的多个实例将因流程变量而异。

有多种方法可以启动流程实例。在这里，我们使用的是进程的密钥。启动流程实例后，我们可以通过查询RuntimeService来获取它的相关信息。

5.3. 完成任务

当我们的流程实例开始运行时，第一步是一个用户任务，分配给用户组“management”。

用户可能有一个收件箱，其中包含他们要完成的任务列表。现在，如果我们想继续流程执行，用户需要完成这个任务。对于 Activiti Engine，它被称为“完成任务”。

我们可以查询TaskService，获取任务对象，然后完成它。

我们需要为此编写的代码如下所示：

@Test
public void givenProcessInstance_whenCompleteTask_thenGotNextTask() {
    // deploy process and start process instance
    TaskService taskService = processEngine.getTaskService();
    List<Task> tasks = taskService.createTaskQuery()
      .taskCandidateGroup("management").list();
    Task task = tasks.get(0);

    Map<String, Object> taskVariables = new HashMap<>();
    taskVariables.put("vacationApproved", "false");
    taskVariables.put("comments", "We have a tight deadline!");
    taskService.complete(task.getId(), taskVariables);
    Task currentTask = taskService.createTaskQuery()
      .taskName("Modify vacation request").singleResult();
    assertNotNull(currentTask);
}

请注意，TaskService的*complete()*方法也接受所需的流程变量。我们传递了经理的回复。

在此之后，流程引擎将继续进行下一步。在这里，下一步询问员工是否要重新发送休假请求。

因此，我们的ProcessInstance现在正在等待这个名为“Modify vacation request”的UserTask。

5.4. 暂停和激活进程

我们可以暂停ProcessDefinition和ProcessInstance。如果我们挂起一个ProcessDefinition，我们就不能在它挂起时创建它的实例。我们可以使用RepositoryService 做到这一点：

@Test(expected = ActivitiException.class)
public void givenDeployedProcess_whenSuspend_thenNoProcessInstance() {
    // deploy the process definition
    repositoryService.suspendProcessDefinitionByKey("vacationRequest");
    runtimeService.startProcessInstanceByKey("vacationRequest");
}

要再次激活它，我们只需要调用repositoryService.activateProcessDefinitionXXX方法之一。

同样，我们可以使用RuntimeService挂起ProcessInstance。
